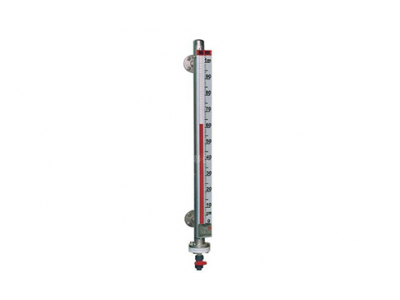

SKUHZ型磁翻板液位计由本体、翻板箱（由红、白双色磁性小翻板组成）、浮子、法兰盖等组成，用于各类液体容器的液位测量。能用于高温、防爆、防腐、食品饮料等场合对液位的测量及就地显示或远传显示与控制。SKUHZ系列产品可以做到密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上SK系列液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。SKUHZ系列磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。
工作原理：
磁翻板液位计主体外的翻板箱受主体内浮子（具有定向磁性源，按不同介质和压力针对订货）的作用促其翻板翻动并显示红白颜色，并随浮子的移动指示不同的液面高度，红色始终表示液位的高低。在指示器左侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。
结构如下图所示:
主要技术指标
1、量程范围（mm）：300～19000（侧装）；300～5000（顶装）
2、介质密度（g/cm3）：0.5～2
3、介质粘度： ≤0.02Pa.S
4、工作温度℃：-40～350
5、压力等级（MPa）：≤32
6、测量精度（mm）：≤±10
7、安装方式：侧装式、顶装式、底装式
8、防护等级：IP65
9、防爆等级：EXdbIICT6Gb
10、传输方式：常规为电流二线制DC24V 4～20mA（液位变送器模块型号：SK-SBUHZ）；开关量报警信号（电流与开关量两项功能可同时兼具）；RS485通讯；HART协议
11、接口法兰：DN20 DN25 PN4.0 HG20593（侧装式）
DN80 DN100 PN1.0 HG20593（顶装式、底装式），可以根据用户的需要特殊订货。
注：当液位计安装受环境影响，空间位置L1<300订货时应明显提出。
