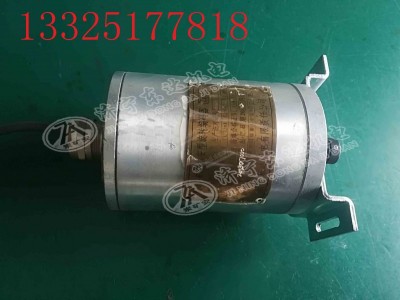

BQH12A矿用本安型增量旋转编码器绞车连接采集信号

详情咨询销售顾问刘经理：13325177818
简称编码器)可用于煤矿有甲烷、煤尘爆炸危险的场合。

编码器安装在绞车的输出轴或减速机输出轴等处，给PLC采集信号，当绞车起动时，安装于绞车旋转部件上的旋转编码器旋转而感应出同步脉冲，经过操作箱接口，通信电缆进入电控箱进行距离计算，并将此距离和绞车运行状态在操作 台显示器中显示。

二、防爆型式：矿用本质安全型

三、 使用环境：

矿用本安型旋转编码器在下列条件中应能正常工作：

1）温度：0℃～40℃；

2）相对湿度：≤95%RH（＋25℃）；

3）大气压力：80kPa～106kPa；

4）具有甲烷、煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的煤矿井下。

四、技术参数

(1)电源电压：DC12V，工作电流：≤25mA；

(2) 分辨率：600脉冲/转；

(3) 量程：(0～250)r/min；

(4) 输出信号：A、B两路脉冲信号，正转A相超前，反转B相超前；高电平≥DC12V，低电平≤DC0.5V；

(5) 外壳防护等IP54

(7)基本误差：±5％。

(8)外型尺寸: 134mm×φ72mm；（9）本安参数：Ui：12.5v Ii：25mA Ci：0uF   Li：0mH。

五、主要功能及工作原理

1、主要功能

编码器为A、B两相输出，正向旋转时，A相超前B相；反向旋转时，B相超前A相；两路脉冲信号相位差为90±45°，脉冲信号占空比为≥30%。

六、 订货须知

超标准范围使用和使用错误，自行改装，不适当的维修等原因，引起的故障，公司不负责任，可作有偿修理或更换。

如用户需选用附件、关联件，按所订型号由公司提供，以***质量，如用户自行选购或改装，本公司不负责任。
