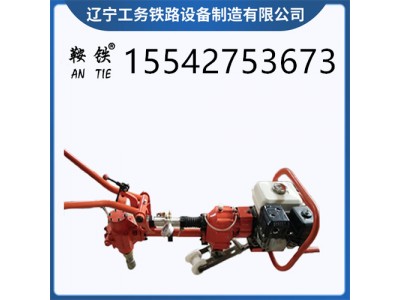

鞍铁YLB-700高铁液压双头扳手铁路养路器材工作场所

　　本实用新型是一种新型的小型螺栓松紧设备，其特点是利用小型汽油发动机(1)、行星轮系变速箱(2)、旋转方向转换器(3)、冲击式加力器(6)、输出轴离合器(7)、套筒头(8)和操作扶手(9)组成可独立工作的螺栓松紧设备，具有体积小、重量轻、作业速度快、效果好、使用方便等特点，非常适用于无电源地点尤其是铁道线路轨枕、岔枕、钢轨接头螺栓的松紧作业，与其它各型螺栓松紧设备配合，全面实现规定范围内螺栓松紧的快速作业。

　　特点：

　　1.国内首创全液压传动，采用液压控制系统取代传统离合器，输出扭矩准确、恒定，保证良好的作业质量，故障率更低。

　　2.YLB-700高铁液压双头扳手净重65kg，低于国内外同类产品，操作轻便、上下道快捷。

　　3.独特的液压油散热系统，使油箱容积为8L的液压油能保证连续作业油温不超过+70度。

　　4.套筒轴线始终垂直于轨枕面，对位快速、准确，平均工作效率为双头的1.5倍。

　　5.主机与机架之间采用360度旋转联接，适用于正线、尖轨导曲线、岔根灯不同方位的作业。

　　6.YLB-700高铁液压双头扳手操作设计为人的自然站立式，配合液压远程阀按钮，螺母松紧无需弯腰作业，符合人机工程学原理。

　　7.YLB-700高铁液压双头扳手设有紧急下道，快速撤离装置。

　　技术属性

　　1、发动机：GX200

　　2、功率：4.9kW(3800rpm)

　　3、主轴：低速：71rpm 高速：186rpm

　　4、可调扭矩：0～450Nm

　　5、扭矩：700Nm

　　6、瞬时冲击扭矩：1000Nm

　　7、主机质量：88kg

　　8、外型尺寸：1750×600×750mm

　　操作规程

　　YLB-700高铁液压双头扳手提出了使用YLB-700高铁液压双头扳手作业时的规定。

　　1适用范围

　　1.1YLB-700高铁液压双头扳手适用于43、50、60、75kg/m钢轨线路、道岔、提速道岔M22、M24、M27、M30的螺栓螺母的松紧作业。

　　1.2YLB-700高铁液压双头扳手在线路上施工时在封锁的条件下进行。

　　2施工组织

　　2.1YLB-700高铁液压双头扳手机组作业人员4人，即施工负责人1名，操作手1名，配合作业1名，防护员1名。

　　2.2YLB-700高铁液压双头扳手使用前应该认真阅读《使用说明书》，并按要求操作。

　　2.3YLB-700高铁液压双头扳手施工负责人应由养路工班长指定的作业人员担任，负责施工作业的组织领导。

　　2.4操作人员需是经过培训，经考试合格的路工担任，并持证上岗。

　　3作业防护

　　3.1防护员需经培训合格，持证上岗。

　　3.2在封锁点内按《安规》设好所有防护标志。

　　3.3操作人员应带齐穿戴的防护用品，确保人身平安。

　　4作业程序

　　4.1作业前

　　4.1.1对机械进行全部检查，确保机械处于完好状态。

　　4.1.2检查汽油机燃油、润滑、冷却和启动系统不得有渗漏和堵塞现象。

　　4.1.3汽油机使用不得低于90号汽油和专用四冲程汽油机的机油。

　　4.1.4YLB-700高铁液压双头扳手部分齿轮箱按规定加足GL-4齿轮油和润滑脂。

　　4.1.5检查扭矩表调整是否准确。

　　4.1.6检查快速接头是否灵活可靠，扳手套筒是否符合使用要求。

　　4.1.7检查YLB-700高铁液压双头扳手润滑循环油路是否畅通。

　　4.1.8检查摩擦离合器、变向离合器，离合正常，各部件操作灵活。

　　4.1.9夜间作业应检查照明灯泡是否损坏、发电机是否正常。

　　4.2作业中

　　4.2.1YLB-700高铁液压双头扳手由两人抬上钢轨，安装上支撑杆，推至作业位置。

　　4.2.2操作手1人，作业前进和后退方向与钢轨纵方向一致。

　　4.2.3启动汽油机根据松紧螺栓规格、确定扭矩大小，将扭矩表调至正确位置，开始正常作业(夜间作业时应打开照明灯)。

　　4.2.4扳手倒转方向时避开临线列车。

　　4.2.5操作者遇到YLB-700高铁液压双头扳手故障时(如发生套筒与螺栓、螺母卡死现象，应立即拉下快速节头向上抬机器操作手把，使套筒与扳手输出轴脱离)应立即停机，快速下道，由两人将机器抬离平安限界以外，禁止在线路上检修。

　　4.3作业后

　　4.3.1松紧螺母作业完成后，关闭汽油机点火装置，待发动机熄火后，拆下支撑杆由两人将机器抬下道，停放在《安规》规定的平安限界以外。

　　5其它平安事项

　　5.1严禁不停机加注燃油。

　　5.2严禁空载大油门高速运转。

　　5.3严禁高速运转中突然停机。
